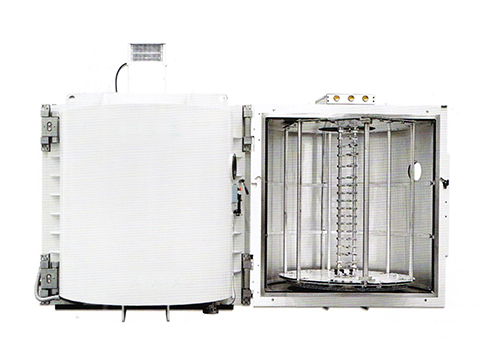

光学真空镀膜机在行业应用十分普遍，如手机摄像头，手机壳，手机屏，滤色片，眼镜片这些，精密度标准非常高，可镀多种多样膜层，如AR防反射膜、装饰艺术塑料薄膜、电动机陶瓷膜、提高反射膜、ITO导电膜、耐污膜这些，销售市场站比例高。光学真空镀膜机是根据什么加工工艺，镀制这么多的膜层呢，下边融成真空泵我为大伙儿介绍一下，期待能幫助到大伙儿？

光学真空镀膜机，在挥发堆积时，真空系统中的源原材料遭受加温或离子束负电子而挥发。蒸汽冷疑在光学表层上。在挥发期内，根据精准操纵加温，真空泵工作压力，基材精准定位和转动可以生产出具备特殊薄厚的匀称光学镀膜。挥发具备相对性温柔的特性，会使镀膜越来越疏松或多孔结构。这类疏松的镀膜具备吸水能力，更改了膜层的合理折光率，将造成特性减少。根据电子束协助堆积技术性可以提高挥发镀膜，在该操作过程中，电子束会指向硅片表层。这提升了源原材料相对性光学表层的吸附性，造成大量内应力，促使镀膜更高密度，更耐久度。

光学真空镀膜机，在电子束磁控溅射（IBS）时，较高能静电场可以加快电子束。这类瞬时速度促使正离子具备明显的机械能。在与源原材料碰撞时，电子束会将靶材的分子“磁控溅射”出去。这种被磁控溅射出去的靶材正离子（分子受水解区危害变成正离子）也具备机械能，会在与光学表层触碰时造成紧密的膜。IBS是一种精准的，可重复性强的技术性。

光学真空镀膜机等离子磁控溅射是一系列技术性的统称，例如高端等离子磁控溅射和磁控管溅射。无论是哪一种技术性，都包含等离子的造成。等离子中的正离子经加快射进源原材料中，碰撞疏松的能量正离子，随后磁控溅射到总体目标光学元器件上。尽管不一样种类的等离子磁控溅射具备其特有的特性和优点和缺点，但是我们可以将这种技术性结合在一起，由于他们具备相同的原理，他们中间的差别，对比这类镀膜技术性与文中中涵盖的别的镀膜技术性相互之间的差别小得多。

与挥发堆积不一样，用以分子层堆积（ALD）的源原材料不用从液体中挥发出去，反而是立即以汽体的方式存有。虽然该工艺应用的是汽体，真空系统中依然必须很高的环境温度。在ALD全过程中，气相色谱前驱体根据非交叉式的单脉冲开展传送，且单脉冲具备自约束性。这类加工工艺有着与众不同的化学性能设计方案，每一个单脉冲只黏附一层，而且对光学件表层的几何图形样子并没有特别要求。因而这类加工工艺促使我们可以相对高度的对涂层薄厚和设计方案开展操纵，可是会减少堆积的速度。
